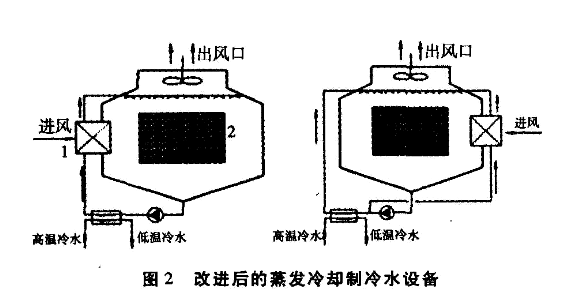

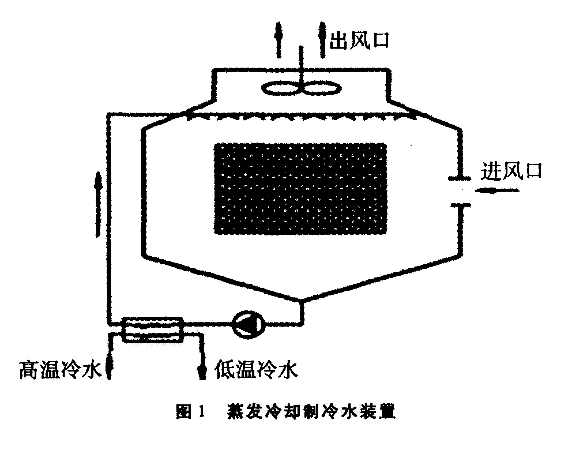

假設與空氣接觸的水量夠大，時間夠長，即整體空氣均能達到具有水溫的飽和狀態，即冷庫蒸發冷設備蒸發冷卻之後空氣的狀態點將位於i-d圖上的飽和曲線上，且溫度等於水溫。此間接蒸發冷卻過程利用不飽和濕空氣為能量來源，能夠輸出低溫的冷水，是一種理論上能夠實現濕空氣的化學全轉化為熱量的設備。根據此原理設計出蒸發冷卻製取冷水的裝置。從焓濕圖中可以看出，冷凝水的出水溫度隻能達到入口空氣狀態的濕球溫度。為增加冷庫蒸發冷設備的運行效率，減少傳熱傳質帶來的不可逆損失，現將該裝置進行改進，改進後的裝置如圖2所示。

　　1、前一種改進裝置。空氣先經過換熱器1被冷卻，換熱器1的冷水來源於2中蒸發冷卻後再與高溫冷水換熱後的循環水。室外空氣A通過逆流表冷器與冷水換熱後其溫度減低到A1點，通過表冷器的水可加熱到接近點A的幹球溫度。狀態為A1的空氣與位於飽和線上點B1焓值相同，通過等噴霧進行充分的熱濕交換，使其達到B1點，B1點狀態的水來製備冷水。A→AI→BI→C為濕空氣的運行過程，蒸發冷卻過程中的循環水的溫度較低可冷卻到TB1。

　　2、二種改進裝置。空氣先經過換熱器1被冷卻，換熱器1的冷水來源是在2中蒸發冷卻被降溫的循環水TB。這樣在空氣-水換熱器換熱後，空氣的溫度可達到TA。

　　比較三種冷庫蒸發冷設備，它們製備冷水的能力依次上升。裝置中，空氣在換熱器1中被等濕降溫，使得該空氣的狀態接近飽和線，然後再和水接觸，進行蒸發冷卻，裝置3直接用蒸發冷卻被降溫的循環水進換熱器1冷卻空氣，比2裝置用已與冷媒水換熱後的循環水進換熱器1冷卻空氣效率越好，因此可將室外空氣降溫越低。
